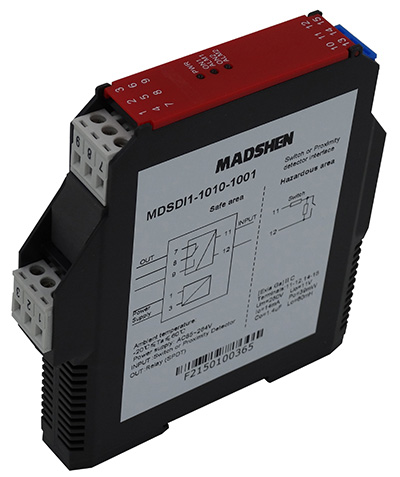

开关量输入隔离式安全栅：MDSDI1-1111-1001检测危险场所的干接点信号，经过隔离处理后，输出继电器触点信号到DCS/PLC。

技术指标

工作电源：AC85~264V，功耗≤3VA

输入信号：危险侧，接近开关或干接点

回路电流≥2.1mA或输入电阻≤2kW表示ON

回路电流≤1.2mA或输入电阻≥10kW表示OFF

回路电流≥6.0mA表示输入线路短路

回路电流≤0.1mA表示输入线路开路

输入开路电压，8V±10%

输入短路电流，8mA±10%

绿色LED：绿亮，电源指示

双色LED：黄亮，输出ON

输出：安全侧，单刀双掷继电器

继电器触点容量：2A@250VAC，2A@30VDC

继电器机械寿命：100万次

转换频率：≤20Hz

绝缘强度：输入-输出，≥3000VAC（1min）

          输入-电源，≥3000VAC（1min）

          输出-电源，≥1500VAC（1min）

绝缘电阻：输入-输出-电源，≥200MW（500VDC）

安全隔离：安全侧与危险侧隔离安全电压250VAC

电磁兼容性：符合GB/T18268《测量、控制和实

验室用的设备电磁兼容性要求》

     静电：空气放电，8kV；接触放电4kV

     脉冲群：电源线-地，2kV；信号线-地，1kV；

     浪涌：电源线-地，2kV；电源线-线1kV；

          信号线-地，1kV

     射频：10V/m

安装方式：使用DIN35mm标准导轨安装。

接线端子：可插拔，
